常见的单体设计

先谈高音单体部分，因为每间厂家各自的调音理念不同，市面上常见的高音单体便有不同设计，如软半球、铝带、气动式、电浆、号角、钻石、电离子高音等等，其中以软半球单体最为常见。中、低音单体则多采用动圈单体，实际上动圈的限制不少，例如无法像铝带式或静电式设计来得迅速，且也有动态压缩与喇叭箱音染的问题，但因为动圈式单体的灵敏度很高，可产生极大音压，且耐操不易损坏，加上制造成本较低，所以它仍是业界最乐于采用的单体。

不过由于动圈单体必须做得又轻又坚固，振膜材料的内部阻尼特性也要够好，材料本身共振频率也要远超过耳听范围之外，所以各种材料与结构推陈出新，包括塑料、纸质、碳纤维、玻璃纤维、石墨、陶瓷、木料、铝合金、钛合金、Kervlar、铍、钻石...等等，有很多不同类型的材料被运用于振膜上。

另外比较特别的设计还有离子高音，英文是 Plasma Tweeter(或 Ionic Tweeter), Plasma也翻译成「等离子」或「电浆」，视听界习惯将 Plasma称为电浆(电视)，音响界则习惯称为离子。

离子高音的原理并不复杂，就是利用二个电极之间所产生的高压电弧去推动空气(让空气膨胀)，而电弧的震动频率丶大小取决于输入音乐讯号的频率与强弱。由于推动空气的不是传统振膜，而是电弧，理论上质量接近零,可以再生极高的频域，而且反应速度特快。理论上，离子高音是非常理想的高音单体，但为什麽现在很少看到使用离子高音的喇叭呢?其一是造价成本高，另外要让电极(通常是石英)产生电弧需要高压，而高压连带产生高温，使得电极需要定期保养。此外,电弧放电时会产生臭氧(O3)与笑气(N2O，一氧化二氮)，在密闭聆听空间中，有可能会让人感觉不适。

在此还是要提醒您，单体虽然可以做参考，但实际上声音好听与否，还是得考量到整体设计，最显著的例子便是，搭配的箱体材质或形式都有让整体听感不同，我们接下来就来看箱体设计。

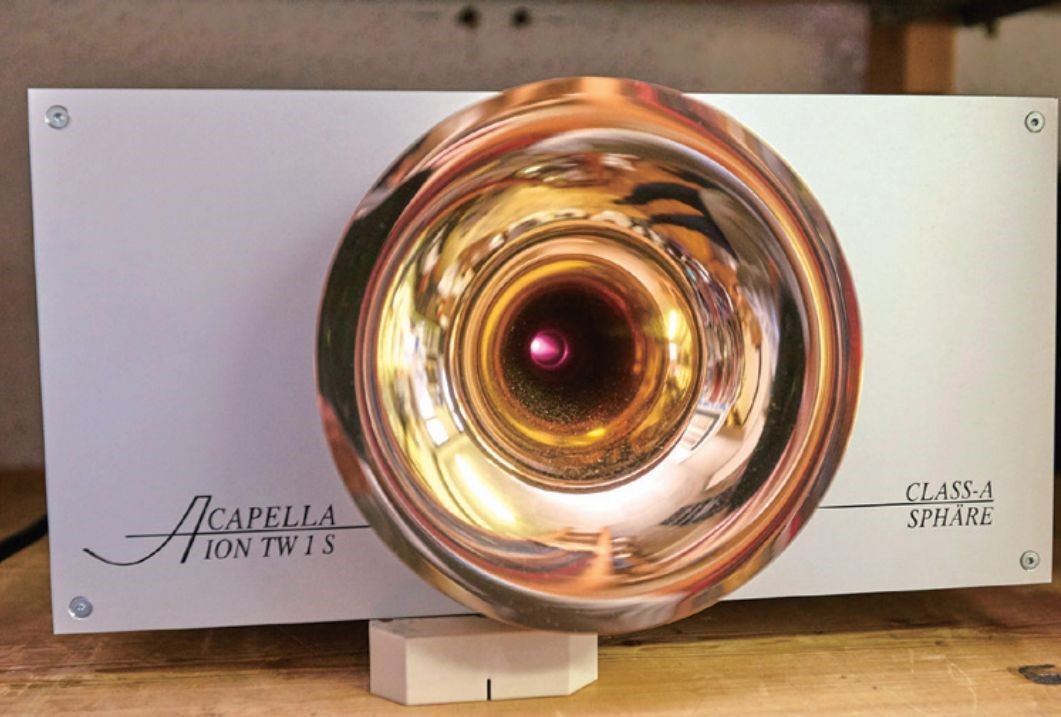

图为德国阿卡佩拉的离子高音

喇叭的基本组成：箱体

在介绍箱体（Cabinet）前，笔者先简单说明一下箱体的重要性。有些入门者以为箱体只是装载单体等元件的箱子，只有支撑与美观的价值，其实不只如此。当单体振动时，它是透过空气来传递声波能量，此时振动影响的空气自然也包含了箱体内外的空气，所以箱体的设计，绝对会影响我们所听到的声音，而且也能让单体振动的效果事半功倍。再者，箱体本身的材质、是否会共振等因素，也会影响声音效果。

理论上来说，箱体应尽量避免振动，才不会产生过多音染，但因我们生活周遭环境音并没有全然「干净」的音色，若完全消除振动，大脑反而会认为不自然。这也是为什么无论是强调利用箱体结构、重量将单体振动吸收的「硬着陆」派，或利用箱体本身共振特性，将单体振动卸除的「软着陆」，都各自有音响迷支持。

那么喇叭的箱体是用什么材质做的呢？最被广泛用来制作喇叭箱体的材质即为「中密度木纤板MDF（Medium Density Fiberboard）」也就是俗称的中密度合成板。因为其密度适中，对声波的振动有相当好的阻尼作用，加上价格与重量都适中，受到许多喇叭厂家的青睐。

除了MDF以外，常见的材质还有实木、铝合金、石材、水泥、复合材料等。其中又以复合材料、铝合金、实木三者较常见者，但前两者价格贵又重，加工困难，实木则质感好却较难处理后续变质问题，且设计不良也会导致音染过多，各有优缺点。

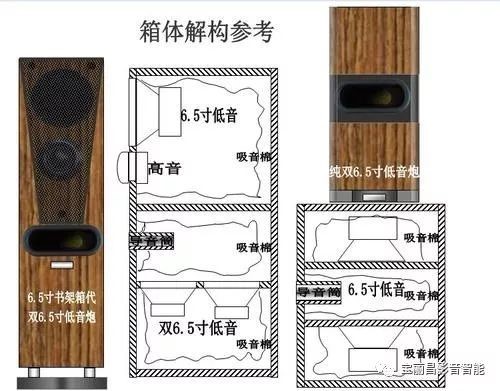

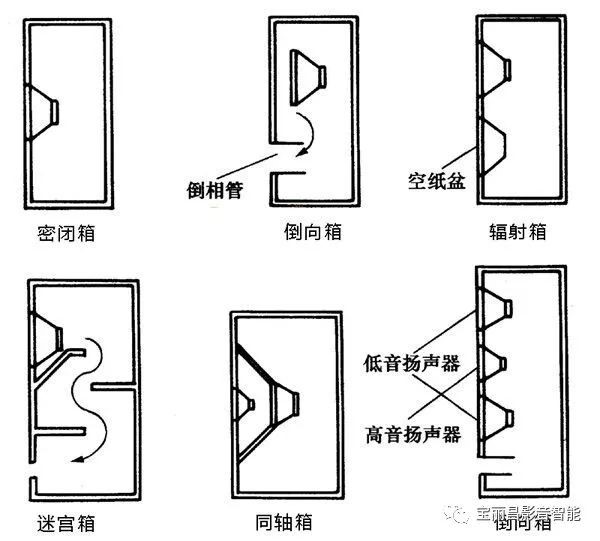

低音反射式（Bass Reflex）箱体

这是最常见的箱体设计，即在箱体的适当处开一个孔，孔内有管子连接。开孔的位置、大小以及导管的管径、长短都会影响到低频的增强与相位。优点是可以让喇叭效率提高，低频量感约增加2dB至3dB（与密闭箱体比较），且延伸度也较好。缺点是低频反射导管的低音单体背波，与从单体直接发出的低频始终有相位差，且其低频衰减斜率也较密闭箱体大，听起来延伸性反而较差。

密闭式箱体（Sealed Type Cabinet）

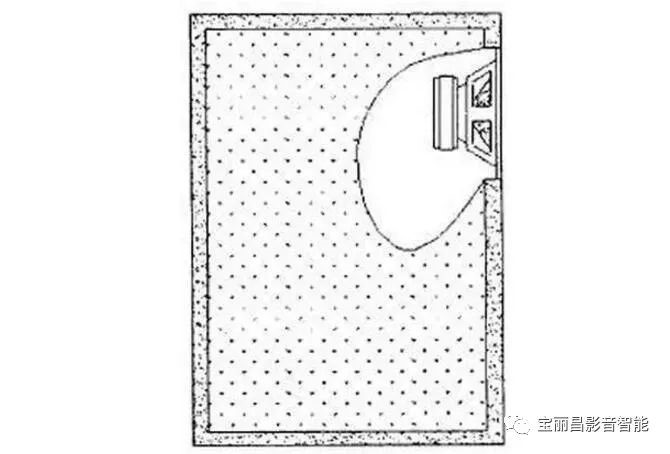

密闭式箱体也可称为「无限障板式箱体」（Infinite Baffle），其原意为使用无限大的平板阻隔喇叭单体往前传递的声波，避免声波绕到背面与喇叭单体背波混合。应用在喇叭箱体上就是设计一个密闭箱体，这也是常见的设计。此设计由于箱体中空气压力无处逸散，会与箱体外的大气压力形成弹簧作用，并带有制振效果。其低频衰减较低音反射式来得和缓，听起来量感会较为凝聚，向下延伸能力也更好。但最大的缺点就是喇叭通常较难推，需要推力足够大的扩大机才有办法应付。

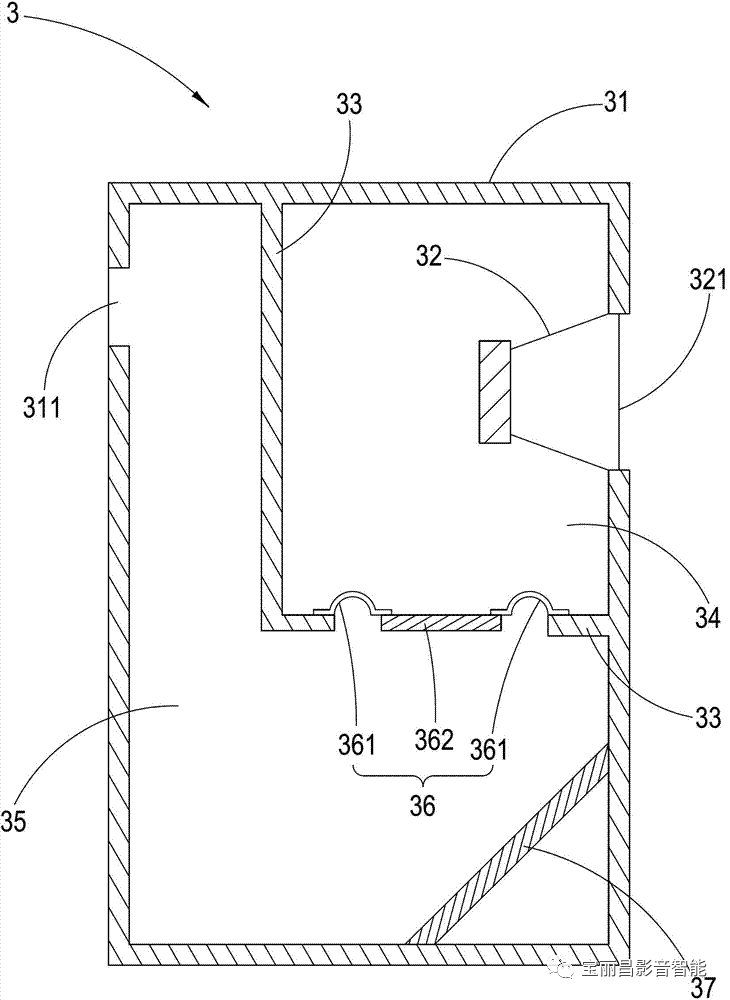

被动辐射式（Passive Radiator）箱体

这种设计可说是介于密闭式和低音反射式之间，箱体外观为密闭，不过内部除了正常单体，还特别配置了没有音圈、没有磁铁总成的「假单体」，这个单体也会受到箱体内部「振膜背波能量」的牵引而动作，同时也因为有悬边等结构，也有部分「空气弹簧」的效果。你可以说它是集合两种设计之长，但如果设计得不好，也可能集合两种设计之短，所以完全看厂商的设计能力，要实际聆听才知道效果，不过整体来说，其特性较偏向低音反射式。

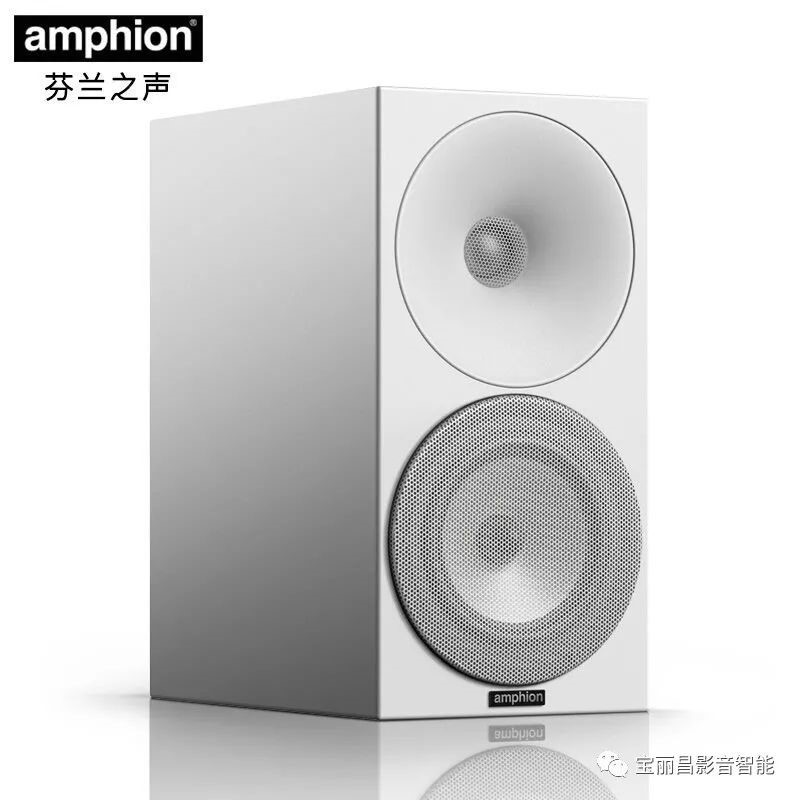

例如Amphion就相当推崇被动辐射式的做法，该厂的Argon 3S就是代表性设计，在背板配置了被动辐射器。

传输线式箱体（Transmission Line）

也就是在喇叭箱体内部建构「能让低音单体背波传输到箱体外」的管道，若设计得好，将会比密闭式箱体有更多的低频延伸，而且动态反应更快，声音平顺、量感也会增加。其设计上有几点，首先是低音单体衔接端的管径要密封，避免背波外泄。其次为低音单体衔接端的管径最大，然后逐渐缩小管径，到开口处管径最小。再者，管道内要安装适当吸音物质与阻尼物，让背波在管道内适当吸收与阻尼，产生良好空气弹簧。最后，管道的长度至少要有低音单体共振频率（最低再生频率）波长的四分之一。假设低音单体最低共振频率为20Hz，波长为17公尺，则管道最少要有4.25公尺长。由于传输线式箱体设计较难，较少有厂家敢挑战，PMC可说是近年的代表性品牌。

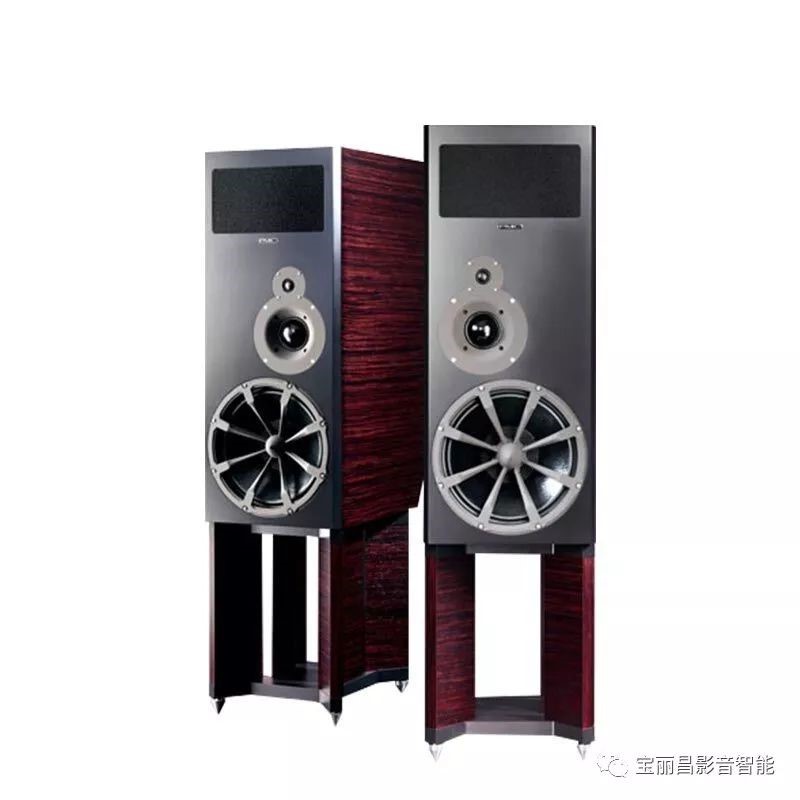

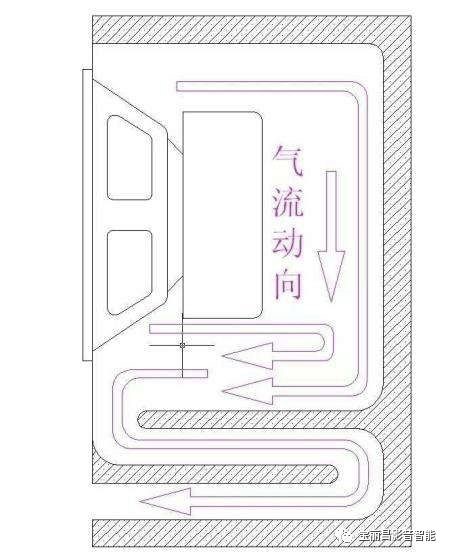

图中的就是传输线式的箱体结构，最具代表性的就是PMC的制品，其内部有特别设计的管道。

喇叭的基本组成：分音器

接着谈到的是分音器。如果您将喇叭箱体拆解，便会看到箱体内除了隔板、单体、或是海绵，还有一些电线、电容、电阻及电感等零件，这些零件即统称为喇叭的分音器（ Crossover），也称为「分频网路（Crossover Network）」。

理论上若一个喇叭的单体能将所有频段完整发出，其声音听起来将会更自然，也能避免相位差。但实际若只用一个全音域单体发声，因为能呈现的频宽有限，往往会造成高频不够清晰、低频不够饱满等问题，反而使音乐失去了活生感、层次感，所以多数喇叭厂商会选择使用两个或以上的单体来设计喇叭，就是我们前述的「音路」的概念，而为了减少复数单体间重叠频段造成的多余振动，这时就必须用上分音器。

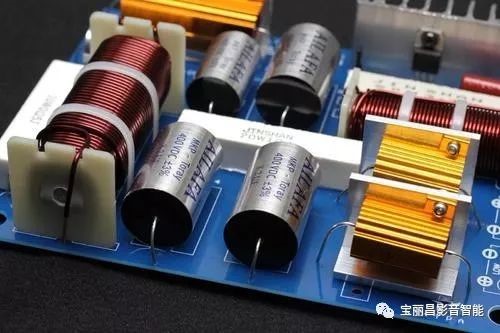

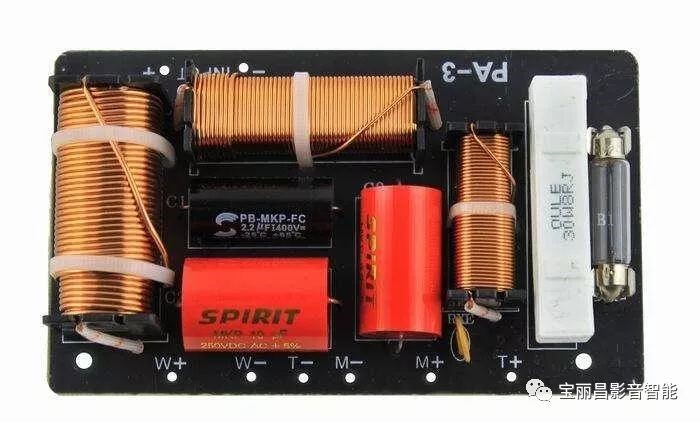

图中就是常见的分音器结构

以一个两音路的喇叭为例，设计者会利用分音器上的电容、电阻及电感，把扩大机送来讯号以低通滤波器（Low PASS）、高通滤波器（High PASS），将音频以上／以下的部分给过滤掉；再将过滤后的讯号传送给喇叭单体，单体便会各自以该频段发声。如果是置于被动式喇叭内、不需额外接电的分音器称为「被动分音器」；如果是置于主动式喇叭内、采主动电子线路设计者则称为「主动分音器」 。

喇叭的基本组成：端子

至于端子部分，连接喇叭线的端子英文写为「 BINDPOST」，它提供了几种接法，包括香蕉插、针形插、Y形插、裸线穿过中心孔、裸线圈成圆形锁紧。一般而言，如果您有常拔插的需求，会建议您使用香蕉插、针形插、Y形插；不过因为插头也属于导体的一种，会影响到声音，不少音响迷都倾向直接以裸线锁上。

顺带一提，市面上喇叭也常可见两组端子的设计，英文称为「Bi-Wire」。至于为什么要分成两组呢？以两音路书架式喇叭为例，它分别对应分音器的高、中低音部分，构成独立的回圈，能够避免高、中低音单体间互相干扰，但也有制造厂认为这样的设计无助提升声音表现。不过这样的设计也可以使用双扩大机（Bi-Amp）驱动，可由两部扩大机分别驱动喇叭的高、中低音单体，让它们更能发挥实力。

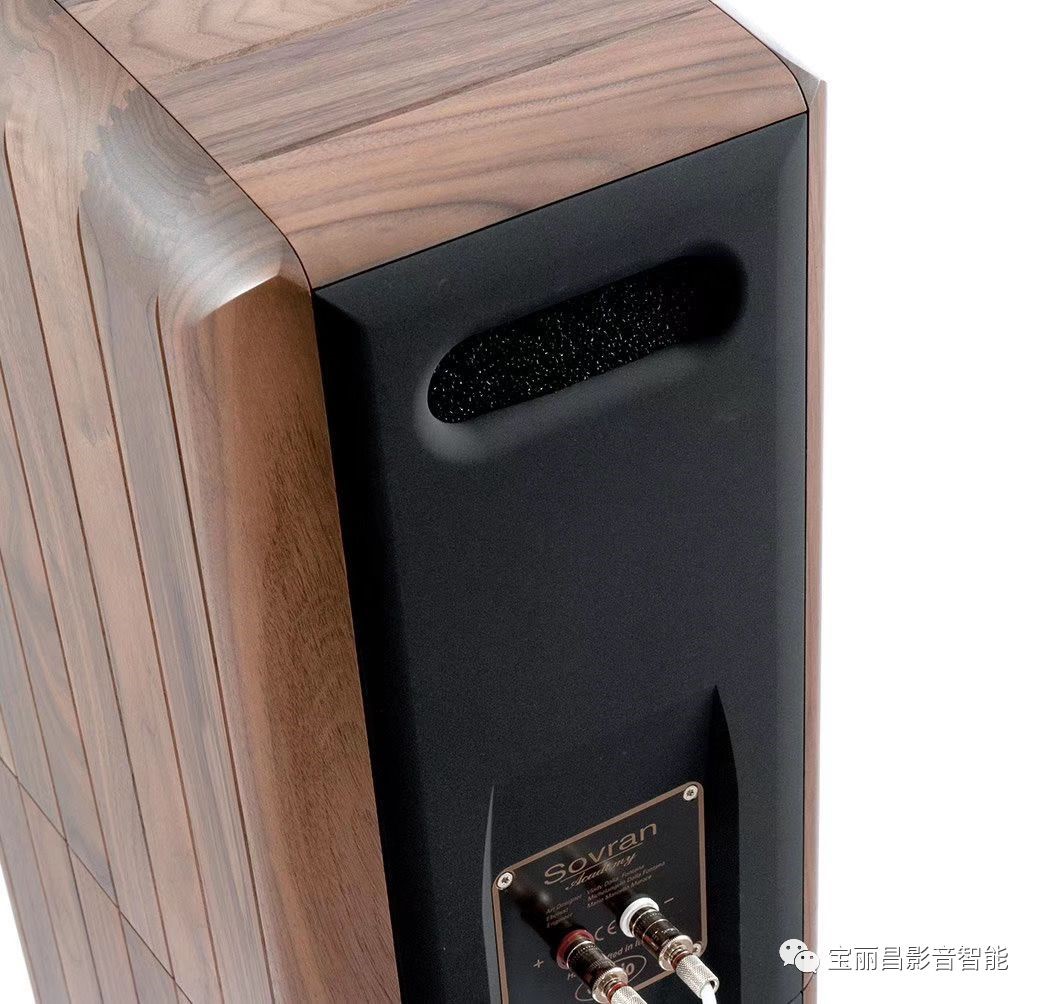

图为喇叭端子。

【认识喇叭的常见规格】

频率响应（Frequency Response）：

频率响应即是喇叭单体振动后，带动箱体内外的空气，使其在一定时间内产生的声波，单位写作赫兹（Hz）。一般来说较短的波会传递较快，如声音与无线电，通常会用频率表示其特质；较长的波则传递得慢，如海平面的面波，通常用周期表示。一般厂商通常会将频率响应标注在人耳所能听见的极限范围内，约在20Hz至20kHz（K=1,000）间。

喇叭承受功率（Loudspeaker Power Rating）：

喇叭承受功率即为喇叭所能承受的能量，以「电压×电流」表示。一般而言，扩大机输出功率不应超过喇叭最大承受功率，否则有可能导致喇叭损毁。在计算电流时会以「V=IR」推算，其中V代表电压（瓦特W）、I代表电流（安培A）、R代表比例常数与电阻（欧姆Ω）。另外，由于现在市面上蓝牙喇叭都标榜「大瓦数」，会让人误以为瓦数越大越好，但实际上瓦数大小与声音表现没有绝对关系，还是得端视整体搭配的效果。

阻抗（Impedance）：

阻抗专指「交流电流」中的阻力、抗力，单位通常以欧姆表示。不过阻抗并非是单一形式，而是由直流电阻力（Resistance）、感抗（Inductive Reactance，即电感对频率的阻力反应特性）和容抗（Capacitive Reactance，即电容对频率的阻力特性）所组成。

喇叭阻抗有很多种，最常见的阻抗值为4欧姆、8欧姆，不过也有6欧姆、11欧姆、15欧姆及16欧姆的喇叭。要注意的是，厂商所标注的阻抗实际上并非单一值，而是平均值，它会随着喇叭频率高低而有所变化。举例来说，有的喇叭可能标注8欧姆，但实际上要发出30Hz的极低频讯号时，阻抗会变成15欧姆；要发出4kHz的高频讯号时，则阻抗又可能降到2欧姆。而喇叭阻抗在短时间内高低起伏的情形，也考验着扩大机对电流控制的能力，如果电流控制不好，喇叭在曲目较庞杂的桥段就会衰声。

灵敏度（Sensitivity）：

最简单解释灵敏度的方式，即为输入1W能量给喇叭后，可以在距离单体1公尺远处，测得单体所发出的音压，一般单位写为dB，或dBW。计算公式为P（后级输出功率）= V²（后级输出电压）／R（喇叭阻抗）；意即要达到某程度音压，需要输入多少功率，换句话说，若灵敏度越高，所需要的输入功率即越小。

分频点（Crossover Frequency）与分频斜率：

如前述所言，若只用一个全音域喇叭单体发声，往往会造成高频不够清晰、低频不够饱满等问题，反而使音乐失去了活生感、层次感；所以多数喇叭厂商会选择使用两个或以上的单体来设计喇叭，并利用分音器过滤单体重叠的频段，使声音表现更趋近自然、和谐。而过滤重叠频段的标准点，即称为分频点。

以两音路喇叭为例，因为中音单体通常在1,500Hz以上的频段表现差强人意，所以大部分厂商都将分频点设置在1,500Hz左右。另外，对应的单体越多，厂家在设计的音路数量也会有所不同，坊间常见的还有三音路、四音路设计的喇叭。但要注意的是，并不是音路多喇叭声音就会好听，音路越多设计难度也越高，因此还是得实际听过表现后再作判断。

常见喇叭类型（依运作形式）：主动式/ 被动式：

如何辨别主动式与被动式喇叭的差别？相信这个问题对于还未入门的您来说，应是最容易搞混的。在此有个最简单的辨识方式：主动式喇叭有内建扩大机，需要外接电源，而被动式喇叭则无。再来，主动式喇叭会配置讯号输入端子，甚至是无线输入，而被动式喇叭就只会配置喇叭端子。

单纯以性能论，主动式喇叭理论上会好过被动式喇叭。有几个理由，首先，无论喇叭内建两路或三路扩大机，每个扩大机都能针对一个喇叭单体或两个喇叭单体提供各自的电流，例如高音50瓦、中音100瓦、低音200瓦，可以减少许多扩大机功率的浪费，并让单体获得更充足的推力。

其次，主动式喇叭内部的扩大机与单体距离很近，使用效率较高；再者，主动式喇叭可以去除喇叭线的影响，让声音以最直接的方式发出；然后，主动式喇叭通常采用主动式分音，分音器本身的效果优于被动式分音；最后，主动式喇叭在设计时，有可能利用主动式分音电路做频率响应优化，让使用者不用费心再调教。

但主动式喇叭也并非完全没有缺点，例如价格较为昂贵，且若内建扩大机有损坏，就会造成整组喇叭无法使用的情况，其使用寿命让不少音响迷疑虑。比起主动式喇叭，被动式喇叭相当耐用，有些音响迷常常一用就是10年、20年，且只要保养得好基本上都还是生龙活虎；另外必须自己搭配扩大机、讯源、线材这件事，也让听音乐增添多元趣味，因此至今仍是音响迷主要考量的类型。

上图为天朗斯大林音箱。

喇叭类型（依用途、外观）书架式喇叭

书架喇叭可说是所有喇叭品牌的基本款，特点是通常尺寸不大，可以摆在家中电视柜、矮柜，甚至是书柜、书桌上、相当容易融入家中环境，但书架喇叭因受箱体大小限制，通常低频延伸约落在55Hz~70Hz之间，比较好一点的可以到45Hz，如果您想追求更好的低频延伸，建议可以搭配超低音喇叭组成2.1系统使用。

上图为意大利卓丽贵族一号书架箱。

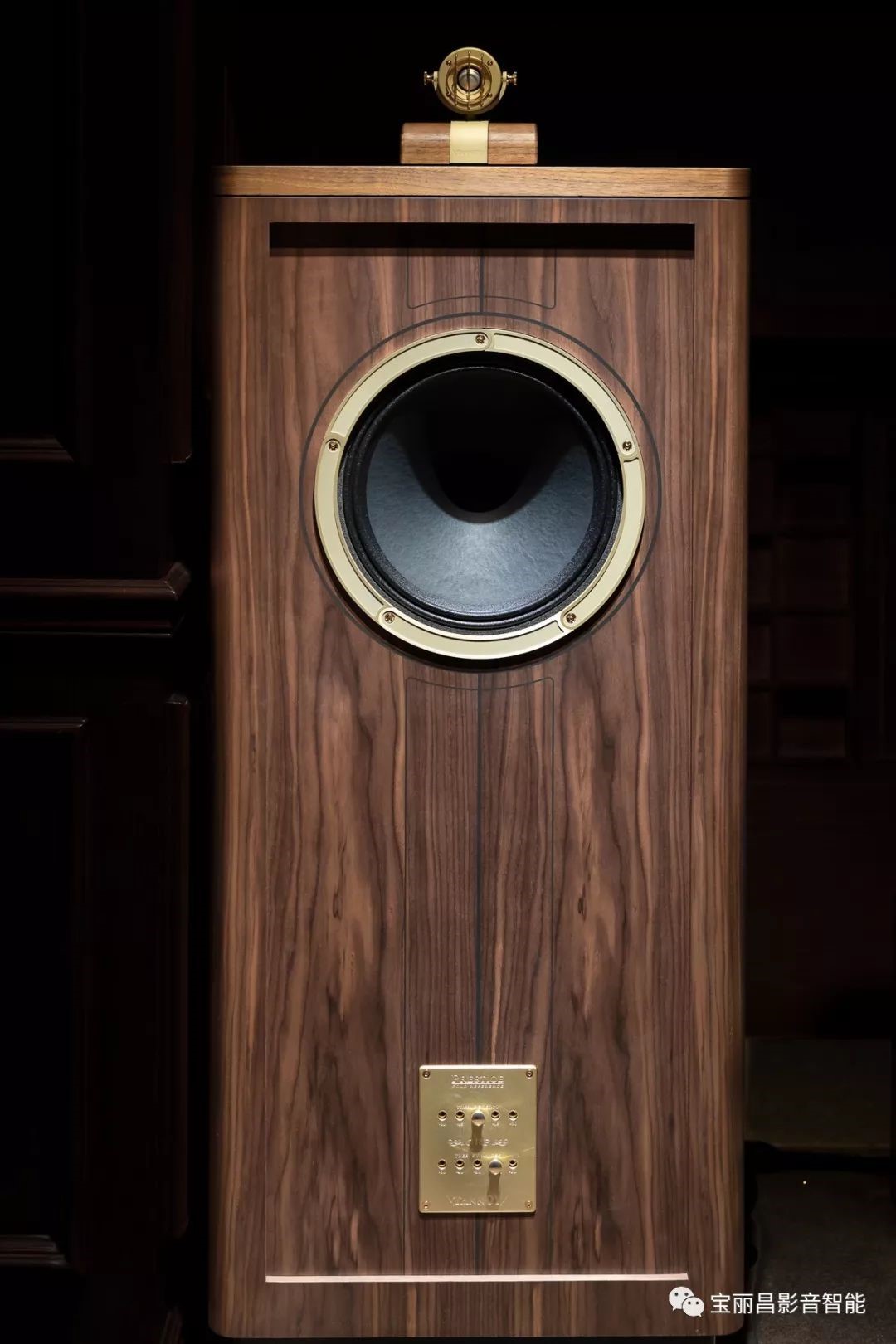

图为TANNOY 肯德宝落地式喇叭。

比起主动式喇叭，被动式喇叭相当耐操，有些音响迷常常一用就是10年、20年，且只要保养得好基本上都还是生龙活虎；另外必须自己搭配扩大机、讯源、线材这件事，也让听音乐增添多元趣味，因此至今仍是音响迷主要考量的类型。

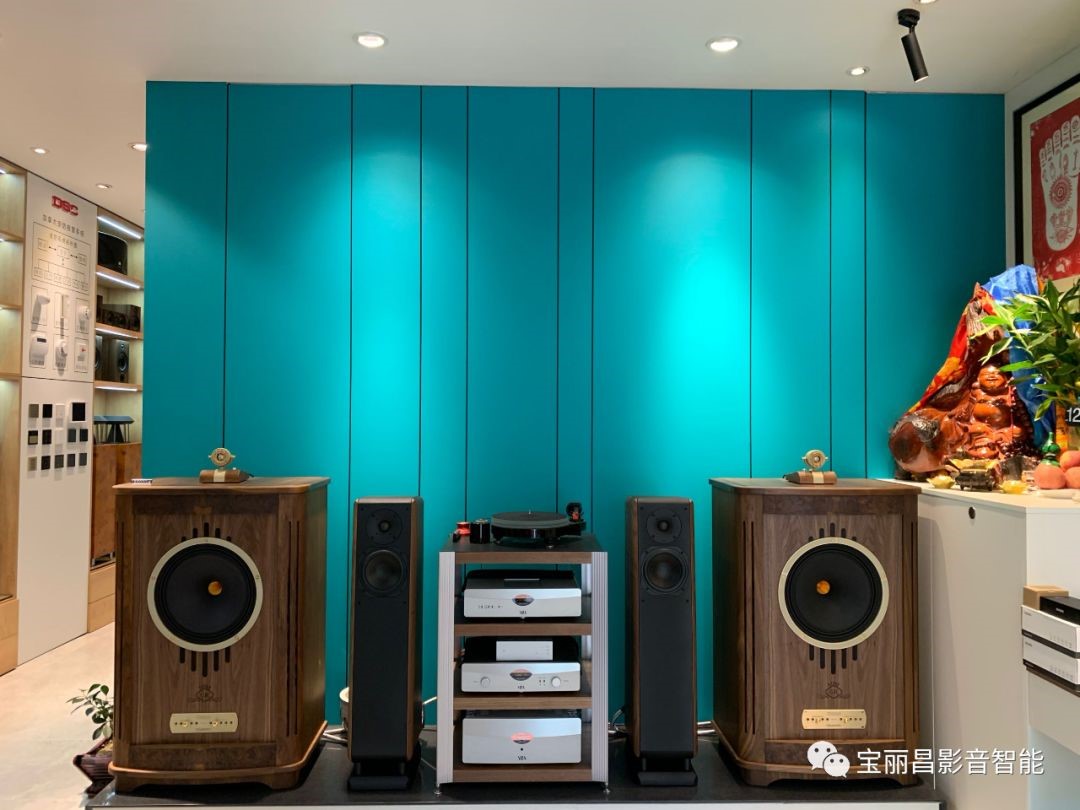

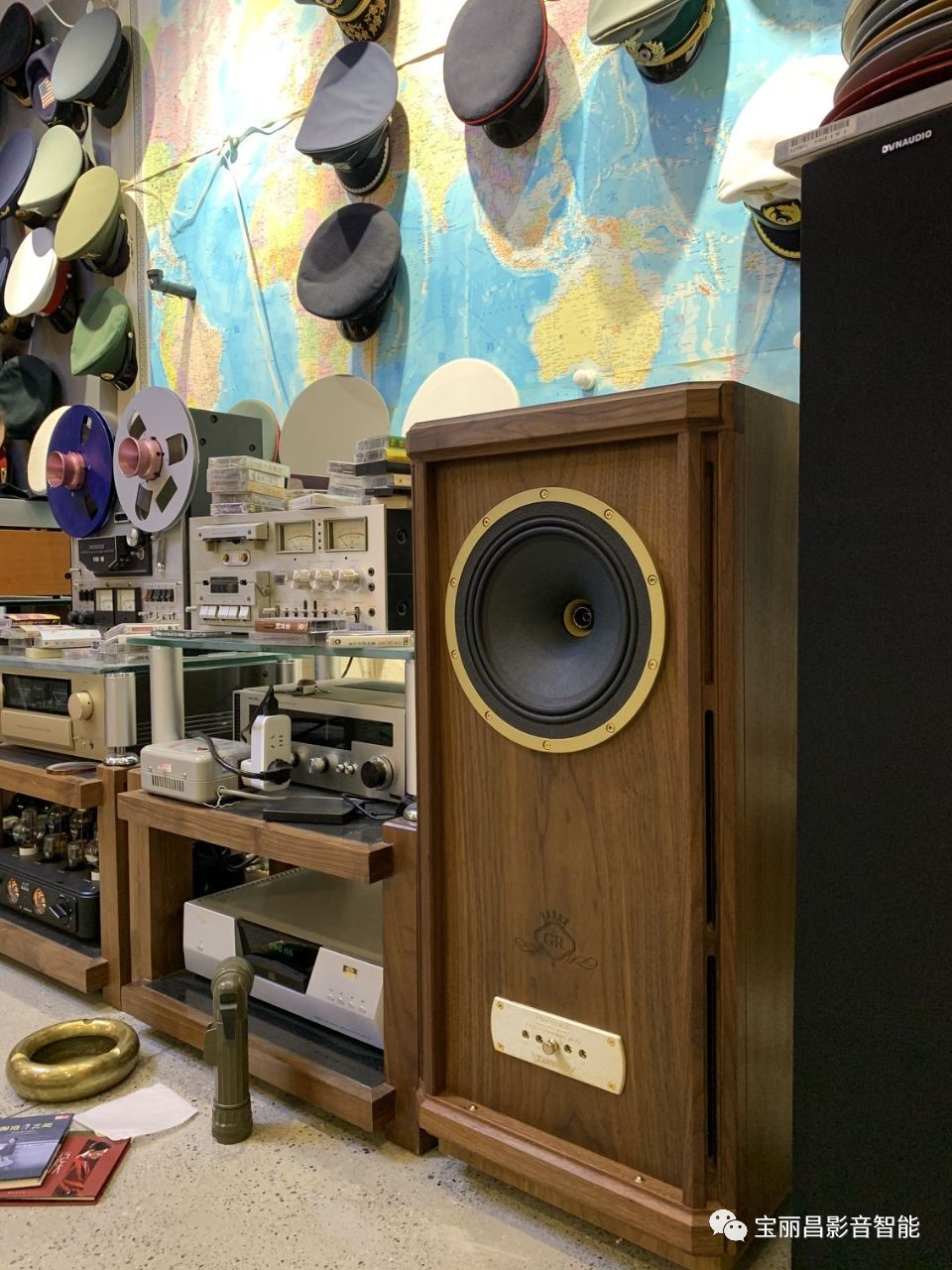

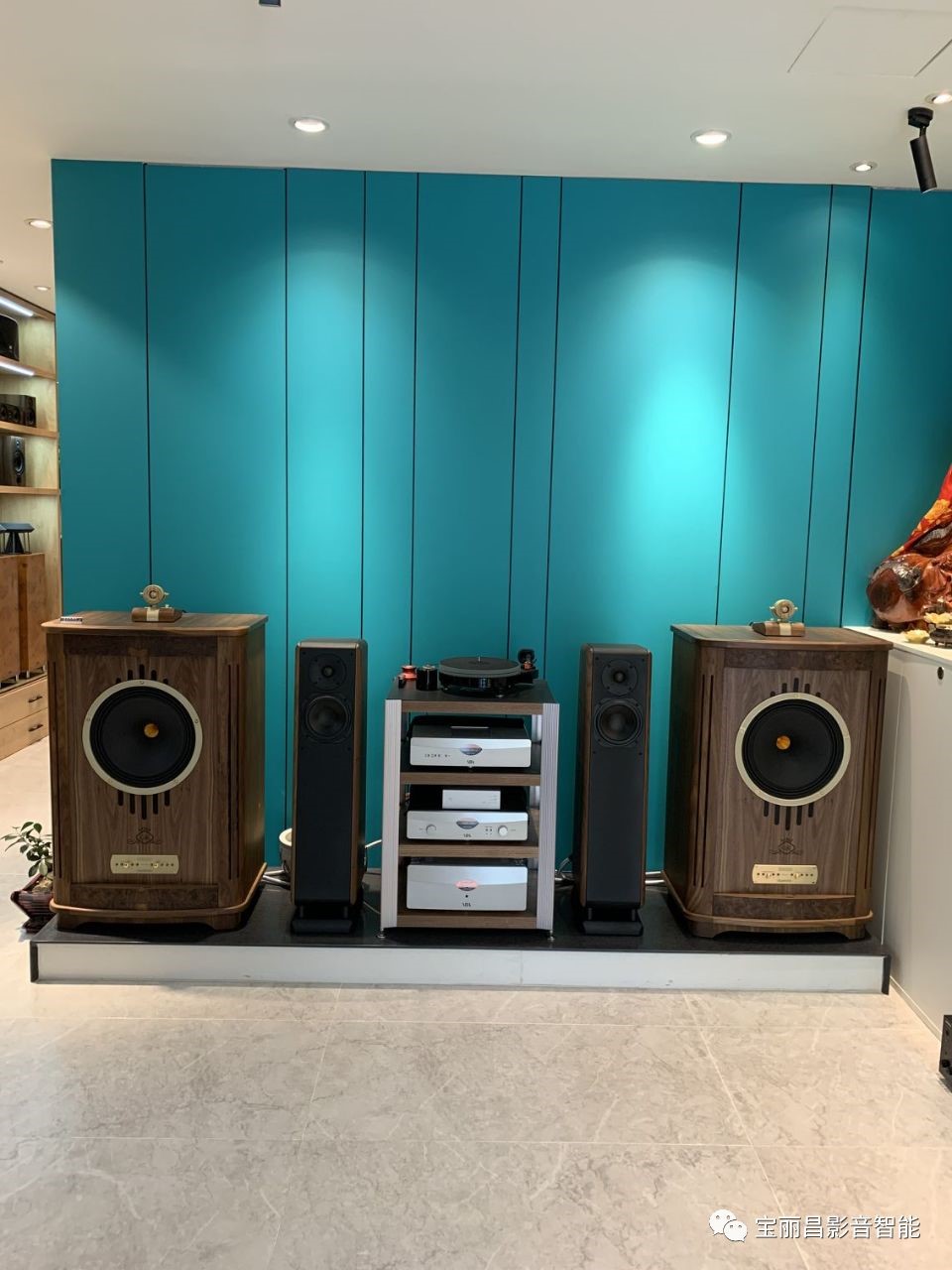

以下是西安宝丽昌影音实体店的照片，买听古典音乐的高品质神器请莅临西安宝丽昌音响品鉴。
